一、 客戶需求描述

1. 客戶要求

客戶想要得到該車門內所有曲面數據并生成三維數據

2. 客戶當前檢測手段局限性

這種車門由于其復雜的面型和多變的特征，使得以往的測量方法都無法使用，并且由于客戶想對該物件做一個較好的保護，通過噴顯像劑拍照等測量方式難以沿用。

1. 解決方案

通過使用我公司的手持式三維掃描儀，僅需在其表面貼上部分不干膠標記點，掃描結束后撕下即可，可對掃描物件做到完整的保護；掃描完成后獲取工件表面形狀三維數據；然后，將獲得的數據進行數據處理，生成可參照的點云；根據設計要求和加工工藝規范，結合點云數據，對該槽體點云進行逆向設計。

2. 所需儀器及型號

HSCAN手持式三維激光掃描儀Prince系列。

3. 描儀工作時間

? 貼標記點用時3分鐘

? 三維數據掃描用時8分鐘；

? 數據后處理及逆向設計兩天。

二、 掃描數據處理及逆向

1.

圖1 掃描數據處理

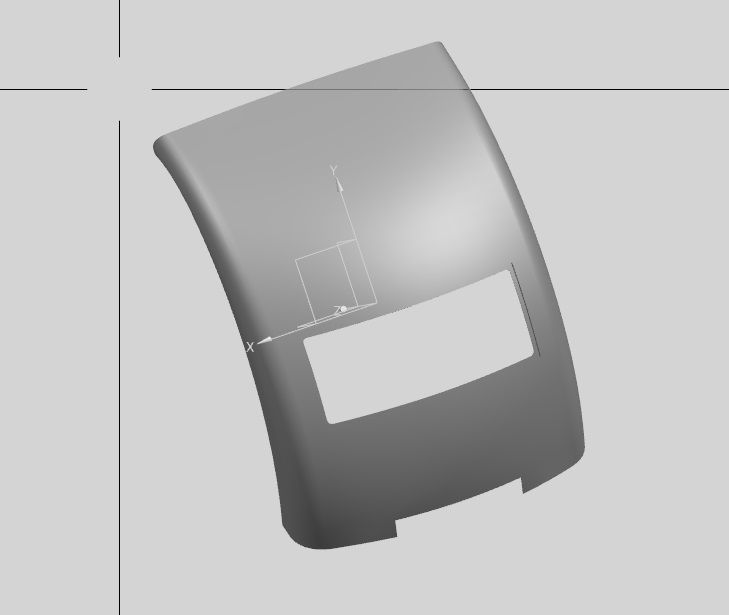

圖2 逆向設計

三、 小結

對于面型復雜的物件，使用我公司的手持式三維激光掃描儀，通過便攜的掃描方式可以精確完整的獲取其三維數據，在得到想要數據的同時還保護了被掃描物件的完整性，一舉多得。
